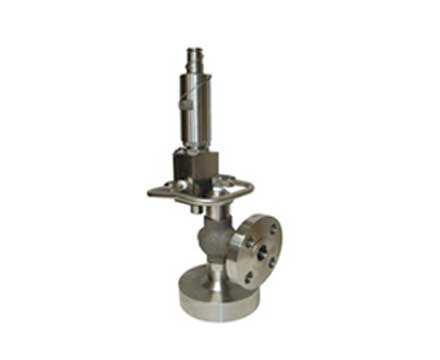

Sarasin-RSBD 71

Конструкция Sarasin-RSBD 71 SERIES была разработана для клиентов, которые хотят защитить трубопровод или резервуар от избыточного давления теплового расширения при работе с газом, поддерживая рабочее давление близко к установленному.
Конструкция Sarasin-RSBD 71 СЕРИИ основана на конструкции корпуса с подпружиненным тепловым расширением (СЕРИЯ 9)

Серия Sarasin-RSBD 71 - это специально разработанная конструкция, которая была индустриализирована и предлагает ПОЛНЫЙ ФОРСУНОК с пилотным клапаном сброса давления для промышленных газовых систем:

  • Версия ПОЛНАЯ ФОРСУНКА лучше обеспечивает химическую защиту тела.
  • В случае модернизации процесса (более высокое противодавление / более высокое рабочее давление) заказчик может просто перейти от версии с пружинной нагрузкой к версии с пилотным управлением, сохраняя то же расстояние от центра к поверхности.
  • Версия ПОЛНАЯ ФОРСУНКА представляет собой интегрированные смачиваемые компоненты, которые можно снимать для обслуживания и замены.

Стандарты дизайна: ASME BPVC Section VIII, API STD 520/527, ISO 4126, Directive 2014/68/UE, ATEX 94/9/EC, EAC TR CU 10/12/32, SELO TS, Marine standards.

Рейтинги дизайна:

  • ASME / API класс от 150 до 2500;
  • API Class 5K и 10K (индивидуально).

Диапазон размеров / размеры: От 15 мм (1/2 ″) до 40 мм (1 1/2 ″).

Диапазон давления: до 431 бар изб. со стандартным классом ASME.

Диапазон температур: достижение криогенных уровней от -60 ° C (-76 ° F) до + 327 ° C (+ 620 ° F).

Вместимость: рассчитывается индивидуально и выбирается для каждого технологического приложения.

Герметичность седла: 95%.

Материалы: углеродистая сталь, аустенитная нержавеющая сталь

Особенности:

  • соответствие BPVC Section VIII;
  • поп-пилот;
  • полное сопло;
  • металлическое сиденье;
  • противозадирные возможности для предотвращения прилипаний;
  • повторяемое установленное давление;
  • откидной диск.

Применения: промышленный газ.

Доступность

  • дизайн корпуса на основе портативных устройств 9 серии SRV (быстрая доставка);
  • литье тела из триллиума.

Клапан произведен и испытан во Франции.
