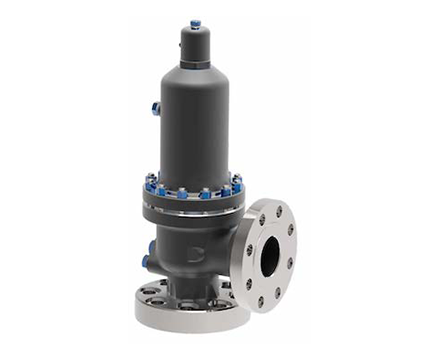

Sarasin-RSBD Starflow (P Series)

Пружинный предохранительный клапан Sarasin-RSBD Starflow разработан с использованием концепций безопасности, высокой производительности, взаимозаменяемости и простоты для нефтегазовых приложений.
Пружинные предохранительные клапаны Starflow доступны как с обычным, так и с уравновешенным сильфоном. Эти предохранительные предохранительные клапаны имеют широкий выбор материалов и конструкций тримов, чтобы удовлетворить потребности многих процессов и приложений. Пружинные предохранительные клапаны Starflow могут использоваться в системах пара, газа, жидкости или пара в нефтегазовой промышленности, а также в криогенной технике. Клапаны предназначены для обеспечения высокой целостности и повторяемости за счет использования в них цельного цельного сопла, самоустанавливающегося диска с верхней направляющей и держателя диска и одного регулировочного кольца для настройки продувки.


Ключевые особенности / преимущества:

  • обширный выбор материалов и конструкций затвора для различных технологических процессов;
  • преобразование дизайна отделки с использованием минимума компонентов;
  • упругая конструкция седла для максимальной герметичности седла и предотвращения неконтролируемых выбросов жидкости;
  • пропускная способность проверена Национальным советом США и имеет маркировку ASME UV;
  • соответствует API Std 526 (размеры до 8 ″;);
  • блочно-кованый корпус для высоких давлений и тяжелых условий эксплуатации;
  • пригодность для NACE MR-01-75 / ISO 15156 и криогенных приложений.

Применения:

  • СПГ и СПГ;
  • нефтяной газ; Upstream (E&P), Midstream (LNG) и Downstream (переработка);
  • нефть и газ - трубопроводы и компрессорные станции;
  • химическое и нефтехимическое производство;
  • промышленный газ и криогеника.

Рейтинги дизайна: ASME / API Class от 150 до 2500, API Class 5000 и 10000 (индивидуально)

Диапазон размеров / размеры: от 15 до 400 мм (от 1 до 16 дюймов)

Герметичность седла:

  • металлические сиденья 90%;
  • мягкие сиденья 93%.

Диапазон температур: от -196 ° C (-320 ° F) до + 538 ° C (+ 1000 ° F).

Вместимость: рассчитывается индивидуально и выбирается для каждого технологического приложения.

Материалы: углеродистая сталь, аустенитная и мартенситная нержавеющая сталь, duplex & super-duplex alloys, 6Mo, alloy 400, alloys B & C, alloy 625 & 825.

Доработки / адаптации:

  • кованый корпус блока;
  • вспомогательный лифт;
  • дополнительная загрузка;
  • концевой выключатель;
  • сбалансированный поршень;
  • датчик отказа сильфона;
  • система демпфирования (GRAB / QUIRI);
  • входные и выходные концы под приварку встык по требованию заказчика;
  • паровая рубашка.

По вопросам подбора клапанов Sarasin просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
