Sarasin-RSBD 9

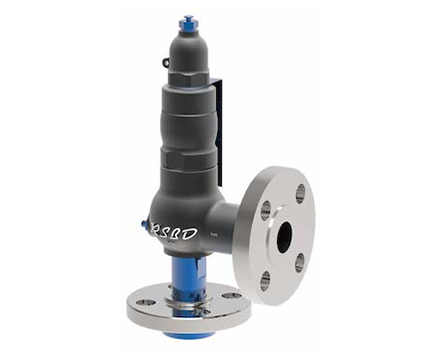

Sarasin-RSBD 9 - это компактный предохранительный клапан с пружинной нагрузкой, предлагающий универсальную конструкцию с превосходными характеристиками.
Пружинные предохранительные клапаны серии Sarasin-RSBD 9 доступны как с обычным, так и со сбалансированным сильфоном. Эти компактные подпружиненные предохранительные клапаны могут использоваться в парах, газах, жидкостях или парах. Предохранительные клапаны Sarasin-RSBD предназначены для обеспечения высокой целостности и повторяемости за счет использования в них цельного цельного сопла, самоустанавливающегося диска с верхней направляющей и держателя диска и одного регулировочного кольца для настройки продувки. Клапаны сброса давления серии 9 подходят для использования в энергетике, а также в криогенных и промышленных газовых процессах.

Ключевые особенности / преимущества:

  • обширный выбор материалов и конструкций затвора для различных технологических процессов;
  • полное сопло, обеспечивающее защиту корпуса клапана во время его рабочего цикла;
  • преобразование дизайна отделки с использованием минимума компонентов;
  • упругая конструкция седла для максимальной герметичности и предотвращения случайных выбросов жидкости;
  • пропускная способность проверена Национальным советом США и имеет маркировку ASME UV;
  • резьбовые или фланцевые концевые соединения;
  • блочно-кованый корпус для высоких давлений и тяжелых условий эксплуатации;
  • пригодность для NACE MR-01-75 / ISO 15156 и криогенных приложений;
  • обязанности процесса теплового расширения.

Приложения: нефть и газ Upstream (E & P), Midstream (LNG) и Downstream (переработка), Нефтегазовые трубопроводы и компрессорные станции, Химическое и нефтехимическое производство, Промышленный газ (криогеника), Обычные электростанции, LNG и FLNG.

Стандарты дизайна: ASME BPVC, раздел VIII, API Std 520, ISO 4126, PED 2014/68 / UE, ATEX 94/9 / EC, EAC TR CU 10/12/32, SELO TS, коды RCCM.

Рейтинги дизайна: классы ASME / API от 150 до 2500 плюс классы API 5000 и 10000 (индивидуально)

Диапазон размеров / размеры: от 15 мм до 40 мм (от 1/2 ″ до 1 1/2 ″)

Герметичность седла: металлические седла 90%, мягкие седла 93%

Диапазон температур: от -270 ° C (-454 ° F) до + 400 ° C (752 ° F)

Вместимость: рассчитывается индивидуально и выбирается для каждого технологического приложения

Материалы: углеродистая сталь, аустенитные и мартенситные нержавеющие стали, Duplex & Super-duplex Alloys, Alloy 254 (6Mo), Alloy 400, Alloys B & C, Alloys 625 & 825.

Доработки / адаптации:

  • кованый корпус блока;
  • концевой выключатель;
  • конструкция встроенного фланца и крышки с болтовым креплением в соответствии со стандартами Shell DEP.
