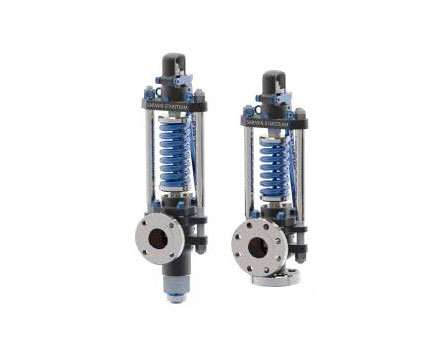

Sarasin-RSBD Starsteam (V Series)

Пружинный предохранительный клапан Starsteam разработан в соответствии со строгими требованиями Раздела I Кодекса ASME по котлам и сосудам высокого давления для применения в энергетике.
Предохранительный клапан Starsteam разработан с учетом жестких технологических условий, необходимых для паровых котлов. Этот подпружиненный предохранительный клапан используется в пароперегревателях и перегревателях и специально разработан для обеспечения быстрого реагирования на требования к избыточному давлению и продувке. Предохранительные клапаны Starsteam разработаны для обеспечения высокой целостности и повторяемости, особенно при высоком давлении и высоких температурах на электростанциях, а также в нефтегазовых котлах. Этот предохранительный клапан имеет конструкцию Stardisc, которая гарантирует идеальную герметичность при высоких температурах, а также повторяющееся и точное позиционирование на форсунке.

Основные преимущества / особенности:

  • специально разработанная внутренняя конструкция обеспечивает быстрое реагирование на требования к избыточному давлению и продувке, которые требуются кодексом правил ASME BPVC, Раздел I;
  • клапан предназначен для использования в корпусе котла, пароперегревателях и перегревателях;
  • впускные соединения фланцевые или под приварку;
  • пропускная способность проверена Национальным советом США и имеет отметку кода ASME V (полный подъем и ограниченный подъем);
  • конструкция Thermoglide исключает риск заедания или прилипания внутренних деталей;
  • конструкция Thermoglide улучшает характеристики скольжения внутренних деталей, что позволяет клапану достичь своего полного подъема и повторной посадки в кратчайшие сроки;
  • конструкция губ диска Stardisc гарантирует идеальную герметичность благодаря своей гибкости при высоких температурах;
  • низкая точка загрузки Starsdisc гарантирует повторяющееся и точное позиционирование на сопле;
  • двойное регулировочное кольцо для регулировки объема накопительной камеры и обеспечения кратковременной и быстрой продувки;
  • уплотнительная сварная конструкция полу-сопла;
  • предварительно просверленная монтажная поверхность бугеля для испытания электронного клапана на месте.

Приложения:

  • Применение обычных электростанций, как подробно описано ниже:
  • Барабан (докритический)
  • Вход в перегреватель (сверхкритический)
  • Выход перегревателя
  • Вход и выход подогревателя
  • Сажа вентилятора
  • Нефть и газ
  • котельные на объекте

Стандарты дизайна: ASME BPVC I, ISO 4126, PED 2014/68 / UE, ATEX 94/9 / EC, EAC TR CU 10/12/32.

Рейтинги дизайна:

  • класс ASME от 600 до 4500;
  • фланцевое или под приварку.

Диапазон размеров / размеры: от 40 мм до 200 мм (от 1 1/2 ″ до 8 ″).

Диапазон температур: насыщенный пар до + 649ºC (+ 1200 ° F).

Вместимость: рассчитывается индивидуально и выбирается для каждого технологического приложения.

Материалы: углеродистая сталь, различные углеродистые и хромомолибденовые стали, аустенитные нержавеющие стали.

Доработки / адаптации:

  • вспомогательный лифт;
  • ограниченный лифт;
  • дополнительная загрузка.

По вопросам подбора клапанов Sarasin просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте info@irimex.ru
