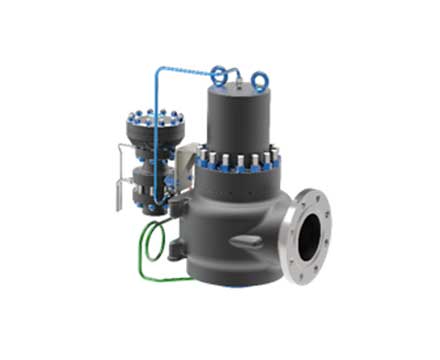

Sarasin-RSBD 86

Конструкция ПОЛНОЙ ФОРСУНКИ  Sarasin-RSBD 86 основана на нашем опыте в области ядерных применений. Он был разработан для защиты барабана, пароперегревателя и соответствия местным нормам, согласно которым изоляция пара от атмосферы и линия дистанционного зондирования являются обязательными.
Предохранительный клапан с пилотным управлением Sarasin-RSBD 86  был разработан для требований к высокотемпературному пару.

Эта новая конструкция и материал основаны на нашем обширном опыте в ядерных приложениях. Технология DMS такая же, как и в настоящее время SEBIM на АЭС.

Конструкция уплотнения клапана выполнена без использования эластомера. Купол главного клапана и уплотнение пилота DMS защищены металлическим сильфоном. Эта функция позволяет клапану сброса давления с пилотным управлением поддерживать постоянный поток пара через пилот DMS и главный клапан без какого-либо влияния на работу клапана.

«Зависание» направляющих поверхностей, характерное для сопоставимых клапанов, устранено с помощью уникальной функции предотвращения образования размеров. первый в мире предохранительный клапан с пилотным управлением, предлагающий эту технологию для предотвращения такого рода отказов.

Стандарты дизайна: ASME BPVC Раздел VIII, ISO 4126, Директива 2014/68 / UE, ATEX 94/9 / EC, EAC TR CU 10/12/32.

Рейтинги дизайна:

  • ASME / API класс от 150 до 2500;
  • API Class 5K и 10K (индивидуально).

Диапазон размеров / размеры: от 25 мм (1 ″) до 200 мм (8 ″).

Диапазон давления: до 180 бар изб. (2610 фунтов на кв. Дюйм).

Диапазон температур: до 590 ° C (1094 ° F).

Вместимость: рассчитывается индивидуально и выбирается для каждого технологического приложения

Герметичность седла: 95%.

Материалы: SA216 Gr. WCC, SA217 Gr. WC6 / WC9 / C12A, SA351 Gr. CF8M.
