Оросители с плоской/ вогнутой розеткой и универсальные

Ороситель AHD204A (вода/пена)

Основные параметры

Монтажное расположение вверх
К-фактор 80
Коэффициент производительности 0.42
Тепловой замок колба 5мм
Резьба присоединения 1/2"

Ороситель AHD204F (вода/пена)

Основные параметры

Монтажное расположение вниз
К-фактор 80
Коэффициент производительности 0.42
Тепловой замок колба 5мм
Резьба присоединения 1/2"


Ороситель AHD204P

Основные параметры

Монтажное расположение вверх/вниз
К-фактор 80
Коэффициент производительности 0.42
Тепловой замок колба 5мм
Резьба присоединения 1/2"








вогнутая розетка


плоская розетка


универсальный

Рис. 1




Область применения

Оросители спринклерные производства фирмы CD применяются в водяных и водовоздушных спринклерных системах, а также в дренчерных системах.



Основные характеристики

Выпускаются оросители следующих типов (рис.1): с плоской розеткой – тип AHD204F* (68°С/57°С) – устанавливаются вертикально розеткой вниз; с вогнутой – тип AHD204A* (68°С/57°С) – устанавливаются вертикально вверх; универсальные – тип AHD204P* (68°С/57°С) – устанавливаются как розеткой вниз, так и розеткой вверх. Они представляют собой автоматические спринклеры колбового типа стандартного реагирования. Стеклянная колба диаметром 5 мм является тепловым замком. В зависимости от температуры срабатывания жидкость в колбе имеет определенный цвет: 68°С – красная, 57°С – оранжевая. Температура срабатывания выбирается в зависимости от категории защищаемого помещения. В случае удаления из оросителя термочувствительного элемента – колбы – он автоматически становится дренчерным.
*До 2008 года оросители на 57°С имели маркировку AHD157P и AHD157A(F). Сейчас она сохраняется только как заводской номер продукта.


Оросители этих типов предназначены для открытой установки под потолком (оросители общего назначения), а также для углубленной установки в случае использования фасонного цоколя (кроме универсальных оросителей, их установка в фасонный цоколь запрещена).
Конструктивное исполнение оросителей – розеточное.

Возможно использование со следующими видами огнетушащего вещества – вода, водные растворы, пена. Кратность пены – 13,2%, концентрация – 3%, тип пенообразователя – AFFF.

По направленности потока огнетушащего вещества оросители относятся к концентрическим. Все оросители производят распыл полусферической формы.

Оросители поставляются без покрытия (бронза) и с покрытием (хром или белый) – модели для установки головой вниз. Температура окружающей среды: минимальная – -30°С, максимальная – +38°С.

Срок службы оросителей при комнатной температуре – 30 лет.


Рис. 2

Табл. 1. Конструкция
оросителя
1  Корпус
2  Розетка
3  Тарелка
4  Болт
5  Колба
6  Прокладка


Технические параметры

Резьба присоединения - ½"NPT, внешняя коническая.
Конструкция оросителя представлена на рис. 2 и в табл. 1.
Коэффициент расхода: для оросителей с плоской/вогнутой розеткой – 80. Данный коэффициент рассчитывается по формуле Q = K√p, где K=80, P – давление перед оросителем (атм.), Q – расход через ороситель (л/мин).
Каждый спринклерный ороситель испытывается на заводе-изготовителе при давлении 25 атм.
Гидравлические параметры оросителей определялись согласно ГОСТ 51043-2002. Информация, полученная при поектировании (не предназначена для использования при проектировании), приведена в табл. 2 – для водяных оросителей, в табл. 3 – для пенных.




Монтаж и эксплуатация

Установка оросителей: оросители вворачиваются в спринклерную муфту вручную с использованием обычного рожкового ключа на 22. Максимальный момент затяжки не должен превышать 10 кг/см², превышение данного значения может привести к деформации пломбы выходного отверстия спринклера, что повлечет утечку. Для герметизации соединения применяется специальная лента-герметик (например, Loctite 55).

Хранение и обслуживание: нельзя превышать установленную нормами температуру транспортировки и хранения. Оросители рекомендуется хранить в сухом прохладном месте в упаковке производителя.


Табл. 2. Интенсивность орошения водяных оросителей

А. Универсальный (при монтаже розеткой вверх)
Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,105  0,056  0,038
 Р=0,2 МПа  0,110  0,085  0,037
 Р=0,3 МПа  0,135  0,080  0,039
 Р=0,4 МПа  0,129  0,070  0,034

Б. Универсальный (при монтаже розеткой вниз)
Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,061  0,045  0,027
 Р=0,2 МПа  0,078  0,079  0,032
 Р=0,3 МПа  0,076  0,100  0,105
 Р=0,4 МПа  0,065  0,083  0,114

В. Ороситель с вогнутой розеткой
Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,051  0,048  0,030
 Р=0,2 МПа  0,058  0,078  0,075
 Р=0,3 МПа  0,065  0,098  0,095
 Р=0,4 МПа  0,074  0,105  0,139

Г. Ороситель с плоской розеткой
Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,050  0,039  0,026
 Р=0,2 МПа  0,078  0,055  0,053
 Р=0,3 МПа  0,088  0,059  0,072
 Р=0,4 МПа  0,091  0,062  0,100


Табл. 3. Интенсивность орошения пенных оросителей

А. Ороситель с вогнутой розеткой
Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,096  0,094  0,066
 Р=0,2 МПа  0,128  0,127  0,090
 Р=0,3 МПа  0,158  0,166  0,135
 Р=0,4 МПа  0,168  0,173  0,111

Б. Ороситель с плоской розеткой
Радиус орошаемой поверхности R, м  1,0 (J1)  1,5 (J2)  2,0 (J3)
Интенсивность орошения при давлении перед оросителем J, л/с•м²  Р=0,1 МПа  0,116  0,066  0,034
 Р=0,2 МПа  0,121  0,066  0,030
 Р=0,3 МПа  0,140  0,076  0,024
 Р=0,4 МПа  0,135  0,072  0,020


Внимание!
Нельзя устанавливать спринклеры с видимыми признаками повреждений. Спринклеры нельзя красить, наносить на них какие-либо покрытия и изменять любыми другими способами. Нельзя разбирать и чинить сработавший спринклер – все сработавшие или поврежденные спринклеры подлежат замене на новые с теми же характеристиками.



Комплектность

Оросители отпускаются в комплекте с бухгалтерскими документами, копиями сертификатов и техническим паспортом изделия с гарантийной пометкой.
Упаковка: картонные коробки, по 100 шт. в каждой.




Оформление заказа

При заказе указывается модель, температура срабатывания, коэффициент расхода и вид покрытия. Для 57°С можно также указать старый номер продукта – AHD157P, AHD157A/F.



Проектирование

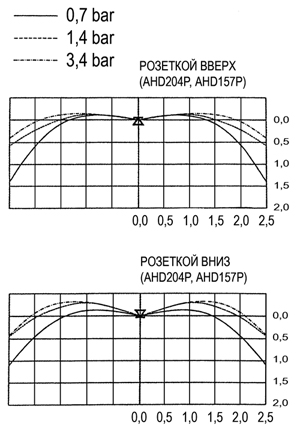

При расчете систем автоматических установок пожаротушения согласно НПБ 88-2001 следует пользоваться картой орошения (рис. 3).





Рис. 3. Карта орошения



Сертификация

Сертификат пожарной безопасности:
ССПБ.TW.ОП002.В02294 (водяные), срок действия – до 10.11.2010 г.
ССПБ.TW.ОП002.В02297 (водяные и пенные), срок действия – до 10.11.2010 г.

Сертификат соответствия:
РОСС TW.ББ05.В01039 (водяные), срок действия – до 10.11.2010 г.
РОСС TW.ББ05.В01042 (водяные и пенные), срок действия – до 10.11.2010 г.











Пожарная автоматика и системы пожаротушения Chang Der (CD), Тайвань
